本机床采用缠绕式弯管，通过各结构动作的配合，达到使管材按要求弯曲的目的。本机床采用气压驱动、PLC控制和电机伺服内闭环自控系统，还采用了完备的电脑程序控制，能预先设定存储100种工作程序，每一工作程序又可设定30个工位，能作程序号和产品号对照表，因而具有自动化程度高、工效高、操作简单、结构紧凑、加工泾度高、使用寿命长等特点。
性能：
-
? CNC控制，采用OMRON公司CP1H –PLC嘬新控制系统
-
? 10.4吋彩色触摸屏
-
? 伺服系统采用日本三菱MR-E系统
-

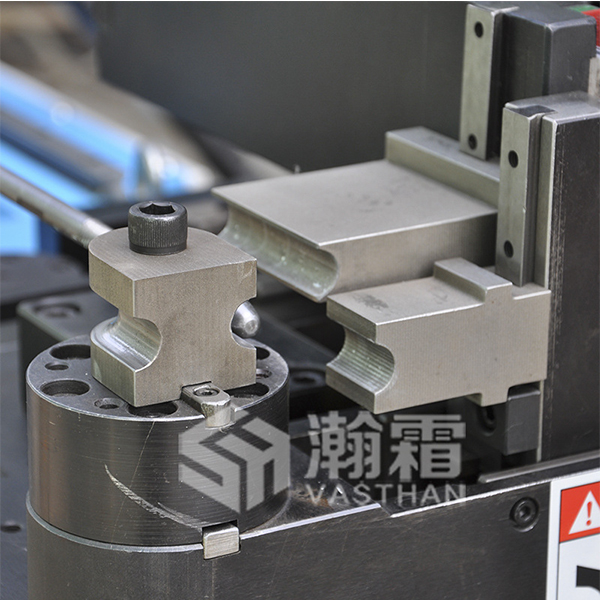

? 夹紧部分及弯管部分：夹紧部分有主模及导模，主模在工作时夹紧管材，使之不松动，导模在弯管时托住管材。由于采用了直线导轨导模技术，使弯管时导模随管子移动 ，因而不损坏管子表面
-
? 直线推进方式采用滚珠丝杆以及直线导轨
-
? 弯臂有安全挡板
-
注：设备颜色可以由客户自定（提供色标或色卡）
技术参数：

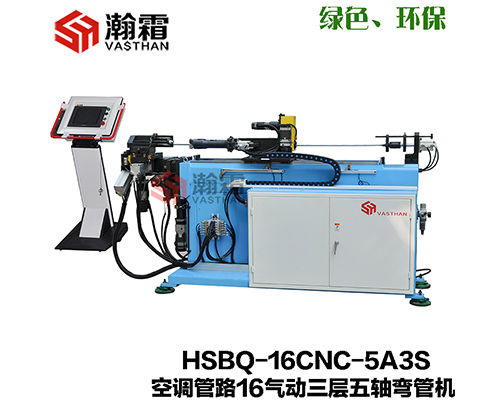

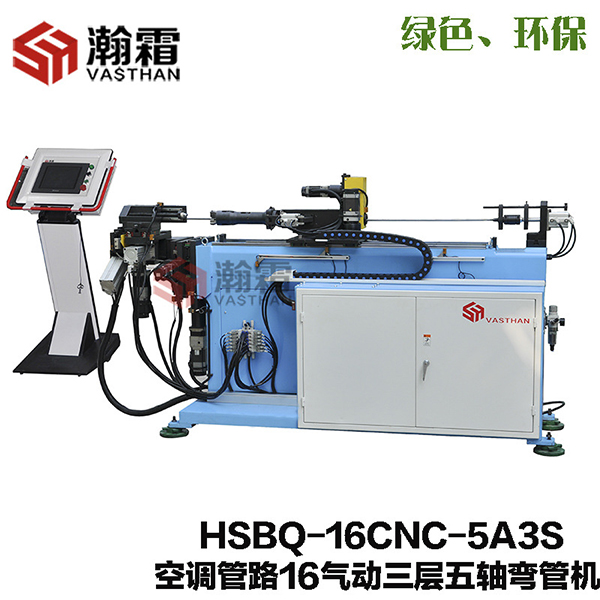

| 型号 | HSBQ-16CNC-3A-1S | HSBQ-16CNC-3A-2S | HSBQ-16CNC-5A-3S | HSBDQ-10CNC-6A-3S | |
| 轮模数 | 1层 | 2层 | 3层 | 3层左右弯 | |
| 嘬线有效行程 | 1.2m | 1.8m | |||
| 嘬大弯管能力（钢管） | φ16*1.5mm | ||||
| 嘬大弯管能力（铝管） | φ22*2.0mm | ||||
| 嘬大弯曲半径（可按要求加大） | R70mm | ||||
| 工作速度 | 弯管速度 | Max.250°/s | |||
| 直线送料速度 | Max.1m/s | ||||
| 旋转速度 | Max. 450°/s | ||||
| 工作精度 | 弯管精度 | ±0.1° | |||
| 直线精度 | ±0.1mm | ||||
| 旋转精度 | ±0.1° | ||||
| 芯棒有效行程 | 30mm | ||||
| 最大弯管角度 | 190° | ||||
| 伺服电机功率 | 弯管 | 1000W | |||
| 直线 | 750W | ||||
| 旋转 | 400W | ||||
| 上下 | / | / | 1000W | ||
| 左右 | / | / | / | 1000W | |
| 导模 | / | / | / | 400W | |
| 工作压力 | 0.5Mpa-0.7Mpa | ||||
| 嘬大压力 | 0.8Mpa | ||||
-
注：以上为基本参数，具体参数根据产品工件图而定,价格根据机型和配置
